Argollas
Argolla en conjunto soldada grado 100 X-007 Yoke
- Acero aleado templado y revenido.
- Al menos 25% más de carga de trabajo que los productos grado 80 tradicionales.
- Probado a 2,5 veces la carga máxima de trabajo, con certificado por lote fabricado.
- Ensayo de fatiga a 1,5 veces la carga máxima de trabajo durante 20.000 ciclos.
- Temperatura de revenido mínima de 400 °C.
- Detección de fisuras por partículas magnéticas (Magnaflux) al 100% en cada lote.
- Cada pieza está marcada con número de lote vinculado al certificado de ensayo, con trazabilidad completa hasta la materia prima.
- Fabricada según ASTM A952/A952M, ASME B30.9, ASME B30.26, EN 1677-4 y OSHA 1910.184; certificada por DGUV GS-HM-37.
- Factor de diseño 5:1.
- Para eslingas de cadena, cable y cinta de 3 y 4 ramales.
Características técnicas

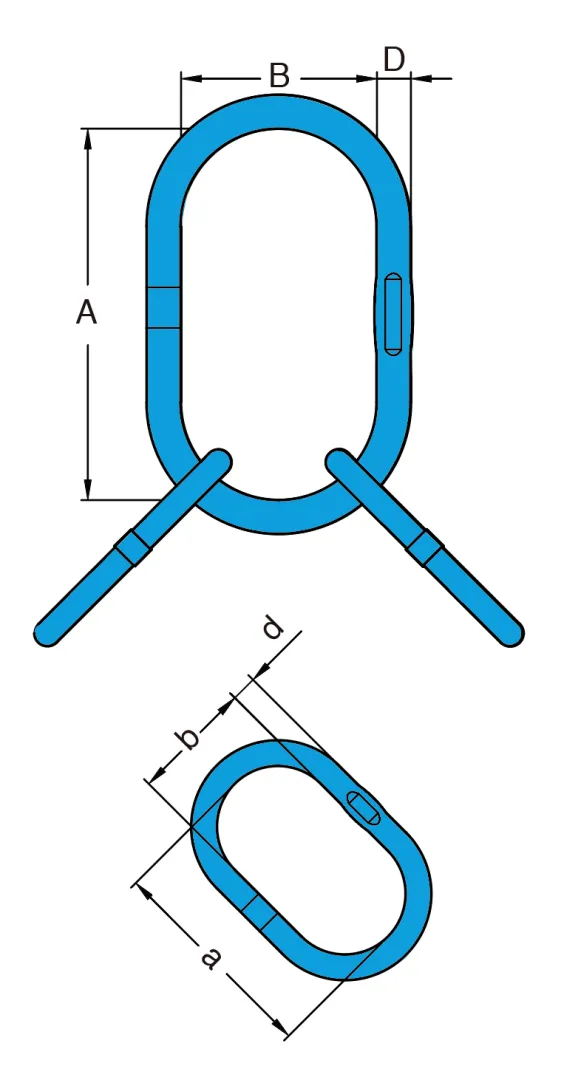

| Para cadena grado 100 | Dimensiones [mm] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Ref. fabricante | Compuesto por | 3 y 4 ramales | C.M.T. 0° < β ≤ 45° | Carga de prueba | Gancho simple DIN 15401 N.º | A | a | B | b | D | d |
| [t] | [kN] | |||||||||||
| X-007-20-YK | X-007-19 | AD-19 + 2 AD-161 | 7,8 | 5,3 | 130 | 6 | 160 | 140 | 90 | 70 | 19 | 16 |
| X-007-25-YK | X-007-25 | AD-251 + 2 AD-19 | 10 | 8,9 | 218 | 16 | 275 | 160 | 145 | 90 | 25 | 19 |
| X-007-28-YK | X-007-28 | AD-28 + 2 AD-22 | 10 | 12,9 | 316 | 16 | 275 | 180 | 145 | 100 | 28 | 22 |
| X-007-32-YK | X-007-32 | AD-32 + 2 AD-25 | 13 | 17 | 417 | 16 | 275 | 210 | 145 | 115 | 32 | 25 |
| X-007-36-YK | X-007-36 | AD-361 + 2 AD-281 | 16 | 23,6 | 578 | 16 | 275 | 190 | 145 | 100 | 36 | 28 |
| X-007-40-YK | X-007-40 | AD-40 + 2 AD-32 | 16 | 28,1 | 688 | 20 | 300 | 275 | 160 | 145 | 40 | 32 |
| X-007-45-YK | X-007-45 | AD-45 + 2 AD-36 | 20 | 38,3 | 938 | 25 | 340 | 285 | 180 | 155 | 45 | 36 |
| X-007-50-YK | X-007-50 | AD-50 + 2 AD-401 | 22 | 45 | 1103 | 32 | 350 | 260 | 195 | 130 | 50 | 40 |
