Ganchos
Gancho clevis autoblocante grado 100 TWN 1837 Thiele
- Ganchos autoblocantes clevis grado 100 para eslingas de cadena, muy usados en la construcción.
- El diseño clevis permite fijarlo directamente a los ramales de cadena.
- Se bloquean automáticamente bajo carga y solo pueden abrirse manualmente sin carga.
- Fabricación y ensayos según DIN EN 1677-3, considerando las capacidades del grado 100.
Características técnicas

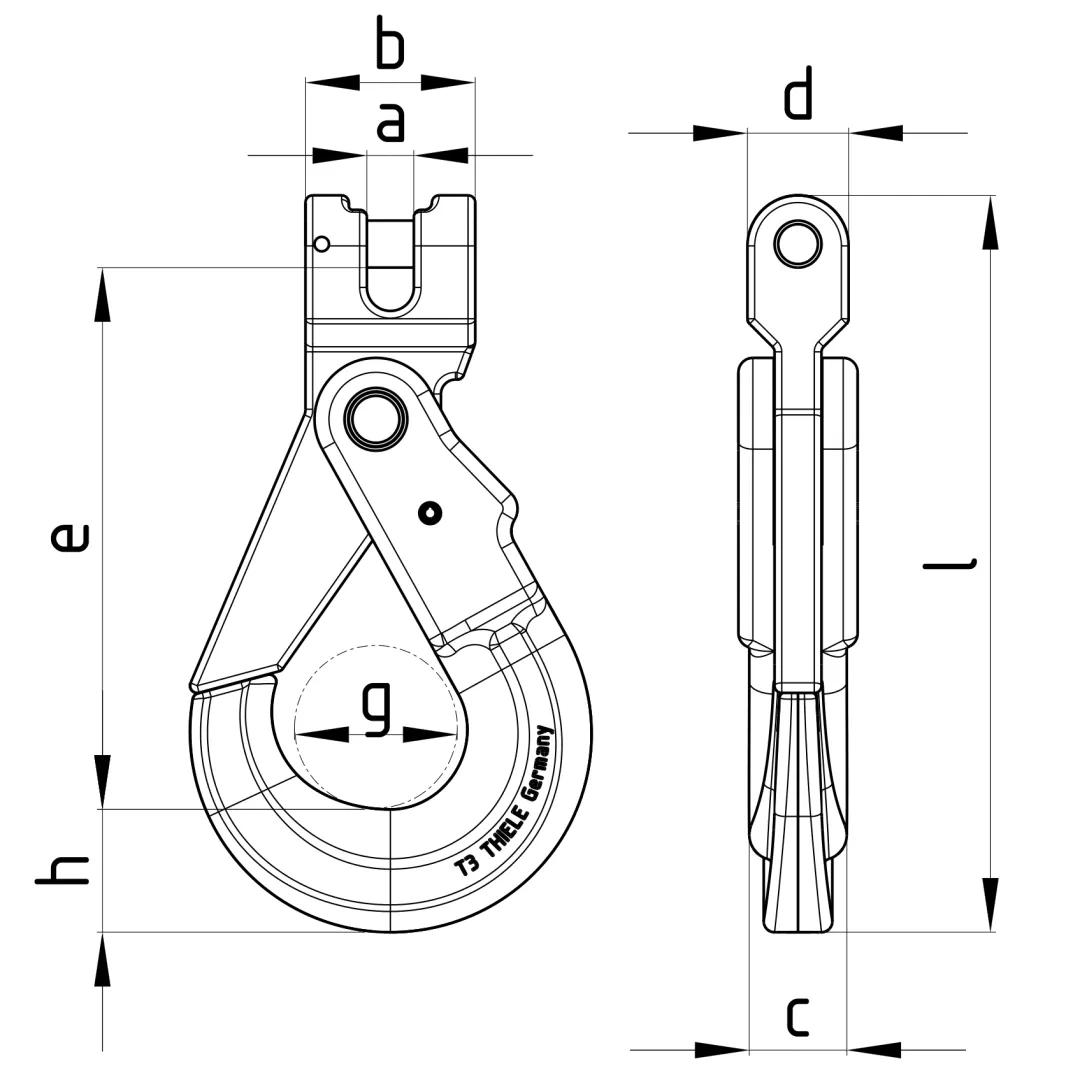

| Dimensiones [mm] | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Tamaño comercial | Ref. fabricante | C.M.T. | a | b | c | d | e | g | h | l | Peso aprox. |
| [t] | [kg] | |||||||||||
| F092002-TH | 6-10 | F0920031 | 1,40 | 7 | 33 | 18 | 21,5 | 98 | 28 | 22 | 135 | 0,59 |
| F092012-TH | 8-10 | F092018 | 2,50 | 9 | 39 | 23 | 23 | 120 | 33 | 25 | 164 | 0,94 |
| F092022-TH | 10-10 | F092023 | 4,00 | 13 | 47 | 27 | 28 | 150 | 45 | 34 | 204 | 1,66 |
| F092032-TH | 13-10 1) | F092032 | 6,70 | 15 | 59 | 32,5 | 31 | 182 | 53,5 | 40,5 | 251 | 3,00 |
| F092042-TH | 16-10 1) | F092042 | 10,00 | 17,5 | 70 | 38 | 41 | 217 | 62 | 50,5 | 303 | 5,92 |
| F092072-TH | 22-10 1) | F092072 | 19,00 | 25,5 | 98 | 52 | 50 | 276,5 | 80 | 66 | 391 | 12,31 |
