Argollas
Argolla maestra soldada grado 100 X-001 Yoke
- Acero aleado templado y revenido.
- Al menos 25% más de carga de trabajo que los productos grado 80 tradicionales.
- Probado a 2,5 veces la carga máxima de trabajo, con certificado por lote fabricado.
- Ensayo de fatiga a 1,5 veces la carga máxima de trabajo durante 20.000 ciclos.
- Temperatura de revenido mínima de 400 °C.
- Detección de fisuras por partículas magnéticas (Magnaflux) al 100% en cada lote.
- Fabricada según ASTM A952/A952M, ASME B30.9, ASME B30.26, EN 1677-4 y OSHA 1910.184; certificada por DGUV GS-HM-37.
- Factor de diseño 5:1.
- Para eslingas de cadena, cable y cinta de 1 y 2 ramales.
Características técnicas

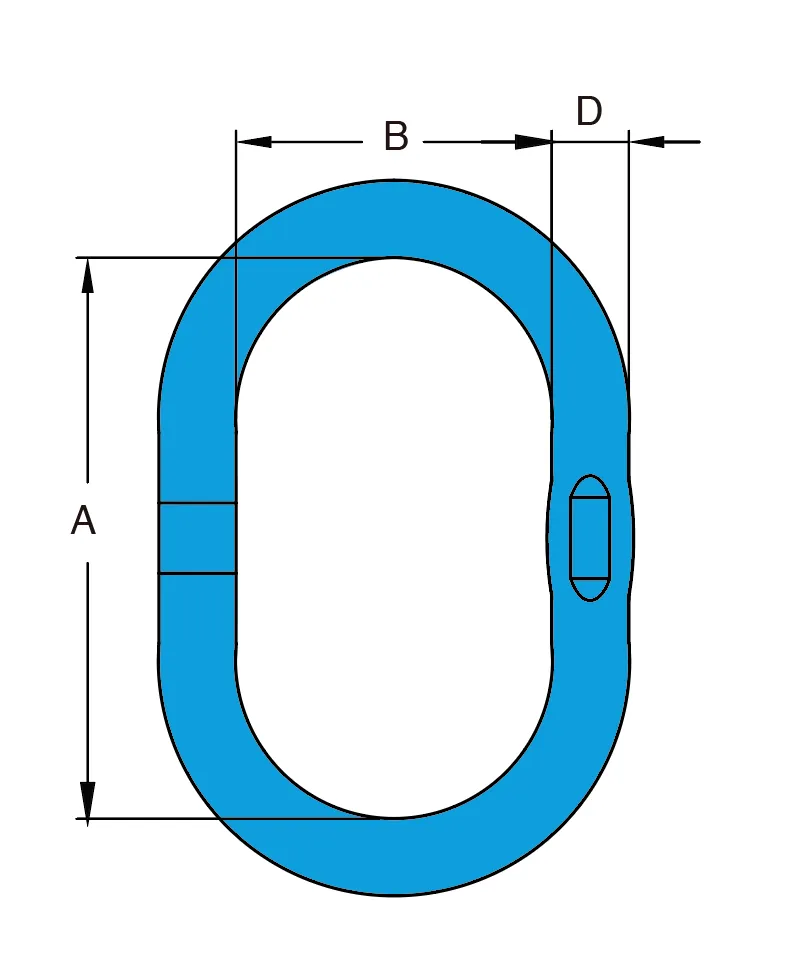

| Para cadena grado 100 | Dimensiones [mm] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Ref. fabricante | Ref. fabricante | 1 ramal | 2 ramales | C.M.T. 0° < β ≤ 45° | Carga de prueba | Gancho simple DIN 15401 N.º | A | B | D | Peso aprox. |
| [t] | [kN] | [kg] | |||||||||
| X-001-13-YK | X-001-13 | AD-13 | 6,7,8 | 6 | 2,8 | 69 | 2,5 | 120 | 60 | 13 | 0,4 |
| X-001-16-YK | X-001-16 | AD-16 | 10 | 7,8 | 4 | 98 | 6 | 160 | 90 | 16 | 0,7 |
| X-001-19-YK | X-001-19 | AD-19 | 13 | 10 | 6,7 | 164 | 6 | 160 | 90 | 19 | 1,1 |
| X-001-22-YK | X-001-22 | AD-22 | 13 | 10 | 8,9 | 218 | 8 | 180 | 100 | 22 | 1,6 |
| X-001-25-YK | X-001-25 | AD-25 | 16 | 13 | 11,5 | 282 | 10 | 210 | 115 | 25 | 2,4 |
| X-001-28-YK | X-001-28 | AD-28 | 16 | 13 | 13 | 319 | 16 | 275 | 145 | 28 | 3,9 |
| X-001-32-YK | X-001-32 | AD-32 | 20 | 16 | 17,1 | 419 | 16 | 275 | 145 | 32 | 5,1 |
| X-001-36-YK | X-001-36 | AD-36 | 26 | 22 | 24 | 588 | 20 | 285 | 155 | 36 | 6,9 |
| X-001-40-YK | X-001-40 | AD-40 | 26 | 22 | 28,1 | 688 | 20 | 300 | 160 | 40 | 8,9 |
| X-001-45-YK | X-001-45 | AD-45 | 26 | 26 | 38,3 | 938 | 25 | 340 | 180 | 45 | 12,8 |
| X-001-50-YK | X-001-50 | AD-50 | 32 | 26 | 45 | 1103 | 32 | 350 | 195 | 50 | 16,6 |
