Grilletes
Grillete corazón con perno pasante, tuerca y chaveta G-2130 TOHO
- Capacidades: 1/2 a 150 toneladas.
- Galvanizado en caliente, galvanizado electrolítico o recubrimiento en polvo.
- Forjado, templado y revenido con pines de aleación.
- El límite de carga de trabajo está grabado en cada grillete.
- La carga de prueba máxima es de 2,2 veces el límite de carga de trabajo.
- La resistencia mínima a la rotura es 6 veces (o 4 veces) el límite de carga de trabajo, según el requerimiento.
- Cumple con las especificaciones federales RR-C-271D tipo IVA, grado A, clase 3, EN 13889:A1-2008.
Características técnicas

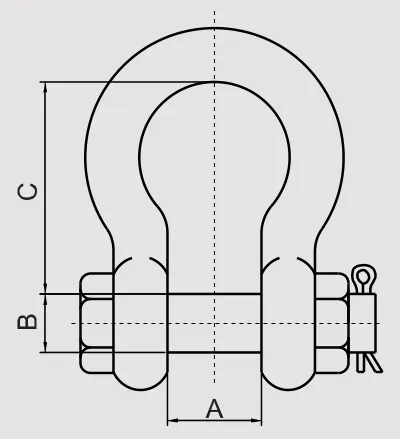

| Dimensiones [pulg] | ||||||
|---|---|---|---|---|---|---|
| Código | Tamaño nominal | Capacidad de carga de trabajo | A | B | C | Peso |
| [pulg] | [t] | [kg/pieza] | ||||
| 120410TO | 3/8 | 1 | 0,66 | 0,44 | 1,44 | 0,15 |
| 120413TO | 1/2 | 2 | 0,81 | 0,63 | 1,88 | 0,36 |
| 120416TO | 5/8 | 3-1/4 | 1,06 | 0,75 | 2,38 | 0,76 |
| 120419TO | 3/4 | 4-3/4 | 1,25 | 0,88 | 2,81 | 1,23 |
| 120422TO | 7/8 | 6-1/2 | 1,44 | 1 | 3,31 | 1,79 |
| 120426TO | 1 | 8-1/2 | 1,69 | 1,13 | 3,75 | 2,78 |
| 120428TO | 1-1/8 | 9-1/2 | 1,81 | 1,25 | 4,25 | 3,75 |
| 120432TO | 1-1/4 | 12 | 2,03 | 1,38 | 4,69 | 5,31 |
| 120435TO | 1-3/8 | 13-1/2 | 2,25 | 1,50 | 5,25 | 7,18 |
| 120438TO | 1-1/2 | 17 | 2,38 | 1,63 | 5,75 | 9,43 |
| 120444TO | 1-3/4 | 25 | 2,88 | 2 | 7 | 15,38 |
| 120451TO | 2 | 35 | 3,25 | 2,25 | 7,75 | 23,70 |
| 120464TO | 2-1/2 | 55 | 4,13 | 2,75 | 10,5 | 44,57 |
