Grilletes
Grillete corazón con perno roscado G-209 TOHO
- Capacidades: 1/3 a 85 toneladas.
- Galvanizado en caliente, galvanizado electrolítico o recubrimiento en polvo.
- Forjado, templado y revenido con pines de aleación.
- El límite de carga de trabajo está grabado en cada grillete.
- La carga de prueba máxima es de 2,2 veces el límite de carga de trabajo.
- La resistencia mínima a la rotura es 6 veces (o 4 veces) el límite de carga de trabajo, según el requerimiento.
- Cumple con las especificaciones federales RR-C-271D tipo IVA, grado A, clase 2, EN 13889:A1-2008.
Características técnicas

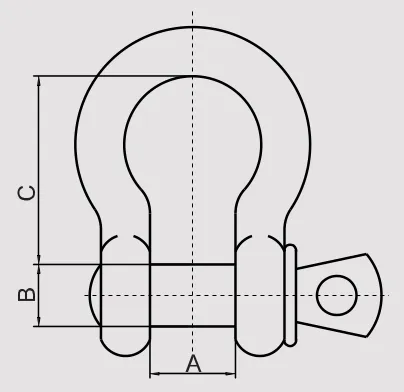

| Dimensiones [pulg] | ||||||
|---|---|---|---|---|---|---|
| Código | Tamaño nominal | Capacidad de carga de trabajo | A | B | C | Peso |
| [pulg] | [t] | [kg/pieza] | ||||
| 120210TO | 3/8 | 1 | 0,66 | 0,44 | 1,44 | 0,14 |
| 120211TO | 7/16 | 1-1/2 | 0,75 | 0,50 | 1,69 | 0,17 |
| 120213TO | 1/2 | 2 | 0,81 | 0,63 | 1,88 | 0,29 |
| 120216TO | 5/8 | 3-1/4 | 1,06 | 0,75 | 2,38 | 0,63 |
| 120219TO | 3/4 | 4-3/4 | 1,25 | 0,88 | 2,81 | 1,02 |
| 120222TO | 7/8 | 6-1/2 | 1,44 | 1 | 3,31 | 1,53 |
| 120226TO | 1 | 8-1/2 | 1,69 | 1,13 | 3,75 | 2,41 |
| 120228TO | 1-1/8 | 9-1/2 | 1,81 | 1,25 | 4,25 | 3,09 |
| 120232TO | 1-1/4 | 12 | 2,03 | 1,38 | 4,69 | 4,31 |
| 120235TO | 1-3/8 | 13-1/2 | 2,25 | 1,50 | 5,25 | 6,01 |
| 120238TO | 1-1/2 | 17 | 2,38 | 1,63 | 5,75 | 7,80 |
| 120244TO | 1-3/4 | 25 | 2,88 | 2 | 7 | 13,78 |
| 120250TO | 2 | 35 | 3,25 | 2,25 | 7,75 | 20,41 |
