Tensor horquilla-horquilla HG-228 Crosby
- Terminales templados y revenidos o normalizados; cuerpo normalizado.
- Acero galvanizado en caliente.
- Rosca UNJ modificada en los terminales para mejor resistencia a la fatiga; cuerpo con rosca UNC.
- Recomendados solo para tiro recto (en línea).
- Contratuercas disponibles para todas las medidas.
- Ensayo de fatiga a 1,5 veces la carga de trabajo durante 20.000 ciclos.
- Cumple o supera todos los requisitos de ASME B30.26 y ASTM F-1145.
- Horquillas forjadas con bulón y tuerca de 1/4" a 5/8", y con perno y chaveta de 3/4" a 2-3/4".
Características técnicas

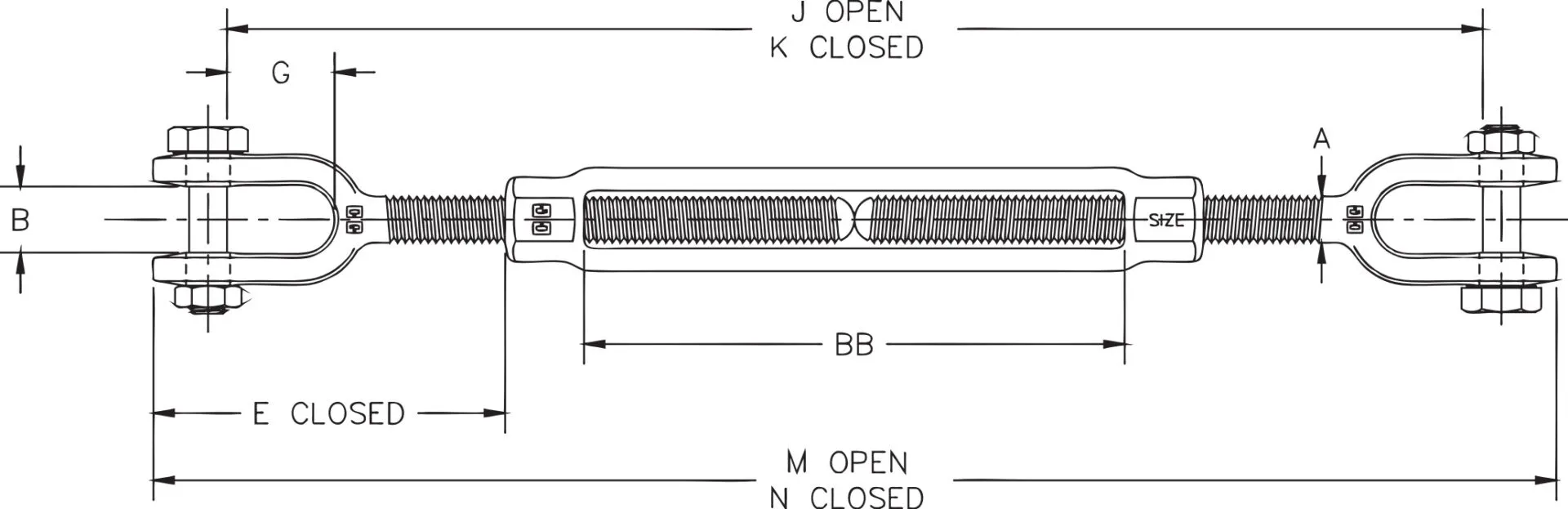

| Dimensiones [mm] | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Rosca y recorrido | Ref. fabricante | C.M.T. | Peso aprox. | OO | B | E Closed | G | J Open | K Closed | M Open | N Closed | BB | Ref. kit de perno de repuesto |
| [pulg] | [t] | [kg] | ||||||||||||
| 1032518-CR | * 5/16 x 4-1/2 | 1032518 | 0,36 | 0,25 | 6,35 | 12,7 | 51,2 | 22,0 | 332 | 218 | 359 | 244 | 116 | 1089654 |
| 1032536-CR | * 3/8 x 6 | 1032536 | 0,54 | 0,39 | 7,87 | 13,5 | 53,5 | 21,5 | 413 | 260 | 445 | 292 | 155 | 1089672 |
| 1032554-CR | 1/2 x 6 | 1032554 | 1,00 | 0,83 | 9,40 | 16,3 | 81,8 | 27,1 | 474 | 321 | 512 | 359 | 153 | 1089690 |
| 1032590-CR | 1/2 x 12 | 1032590 | 1,00 | 1,23 | 9,40 | 16,3 | 81,3 | 27,1 | 786 | 481 | 824 | 519 | 314 | 1089690 |
| 1032616-CR | 5/8 x 6 | 1032616 | 1,59 | 1,46 | 12,7 | 20,1 | 99,1 | 33,5 | 501 | 349 | 554 | 402 | 153 | 1089716 |
| 1032634-CR | 5/8 x 9 | 1032634 | 1,59 | 1,79 | 12,7 | 20,1 | 98,8 | 33,5 | 662 | 434 | 715 | 487 | 239 | 1089716 |
| 1032652-CR | 5/8 x 12 | 1032652 | 1,59 | 2,08 | 12,7 | 20,1 | 98,8 | 33,5 | 815 | 510 | 868 | 563 | 315 | 1089716 |
| 1032670-CR | 3/4 x 6 | 1032670 | 2,36 | 2,18 | 16,0 | 24,6 | 120 | 38,5 | 536 | 383 | 601 | 449 | 156 | 1097770 |
| 1032698-CR | 3/4 x 9 | 1032698 | 2,36 | 2,65 | 16,0 | 24,6 | 119 | 38,5 | 698 | 470 | 764 | 535 | 244 | 1097770 |
| 1032714-CR | 3/4 x 12 | 1032714 | 2,36 | 3,05 | 16,0 | 24,6 | 119 | 38,5 | 851 | 546 | 916 | 612 | 320 | 1097770 |
| 1032732-CR | 3/4 x 18 | 1032732 | 2,36 | 3,83 | 16,0 | 24,6 | 120 | 38,5 | 1155 | 698 | 1221 | 764 | 471 | 1097770 |
| 1032750-CR | 7/8 x 12 | 1032750 | 3,27 | 4,25 | 19,1 | 29,5 | 140 | 44,8 | 880 | 575 | 956 | 651 | 309 | 1097789 |
| 1032778-CR | 7/8 x 18 | 1032778 | 3,27 | 5,34 | 19,1 | 29,5 | 140 | 44,8 | 1197 | 740 | 1272 | 815 | 473 | 1097789 |
| 1032796-CR | 1 x 6 | 1032796 | 4,54 | 4,74 | 22,4 | 34,0 | 155 | 52,1 | 605 | 453 | 690 | 538 | 157 | 1097761 |
| 1032812-CR | 1 x 12 | 1032812 | 4,54 | 6,25 | 22,4 | 34,0 | 155 | 52,1 | 910 | 605 | 995 | 690 | 309 | 1097761 |
| 1032830-CR | 1 x 18 | 1032830 | 4,54 | 7,77 | 22,4 | 34,0 | 155 | 52,1 | 1215 | 757 | 1300 | 843 | 462 | 1097761 |
| 1032858-CR | 1 x 24 | 1032858 | 4,54 | 9,51 | 22,4 | 34,0 | 154 | 52,1 | 1535 | 925 | 1620 | 1010 | 631 | 1097761 |
| 1032876-CR | 1-1/4 x 12 | 1032876 | 6,89 | 9,94 | 28,7 | 46,7 | 205 | 71,5 | 1000 | 695 | 1107 | 802 | 306 | 1097798 |
| 1032894-CR | 1-1/4 x 18 | 1032894 | 6,89 | 11,7 | 28,7 | 46,7 | 205 | 71,5 | 1305 | 848 | 1412 | 955 | 459 | 1097798 |
| 1032910-CR | 1-1/4 x 24 | 1032910 | 6,89 | 13,5 | 28,7 | 46,7 | 205 | 71,5 | 1624 | 1014 | 1731 | 1121 | 625 | 1097798 |
| 1032938-CR | 1-1/2 x 12 | 1032938 | 9,71 | 14,8 | 35,1 | 52,3 | 227 | 71,4 | 1035 | 731 | 1160 | 855 | 313 | 1097805 |
| 1032956-CR | 1-1/2 x 18 | 1032956 | 9,71 | 17,2 | 35,1 | 52,3 | 227 | 71,4 | 1340 | 883 | 1465 | 1008 | 465 | 1097805 |
| 1032974-CR | 1-1/2 x 24 | 1032974 | 9,71 | 19,7 | 35,1 | 52,3 | 227 | 71,4 | 1661 | 1051 | 1786 | 1176 | 633 | 1097805 |
| 1033018-CR | 1-3/4 x 18 | 1033018 | 12,7 | 24,3 | 41,4 | 66,0 | 238 | 85,0 | 1355 | 898 | 1503 | 1045 | 467 | 1097814 |
| 1033036-CR | 1-3/4 x 24 | 1033036 | 12,7 | 27,7 | 41,4 | 66,0 | 238 | 85,0 | 1660 | 1050 | 1807 | 1198 | 619 | 1097814 |
| 1032493-CR | — | — | 0,23 | — | — | — | — | — | — | — | — | — | — | — |
