Sistemas de restricción TPR
Eslinga de restricción para líneas de alta presión TPR Procinta (IPH)
- Sistema de contención PROCINTA TPR, desarrollado por IPH, para líneas de flujo, tuberías, cabezales de pozo y demás equipos de control de pozo sometidos a alta presión.

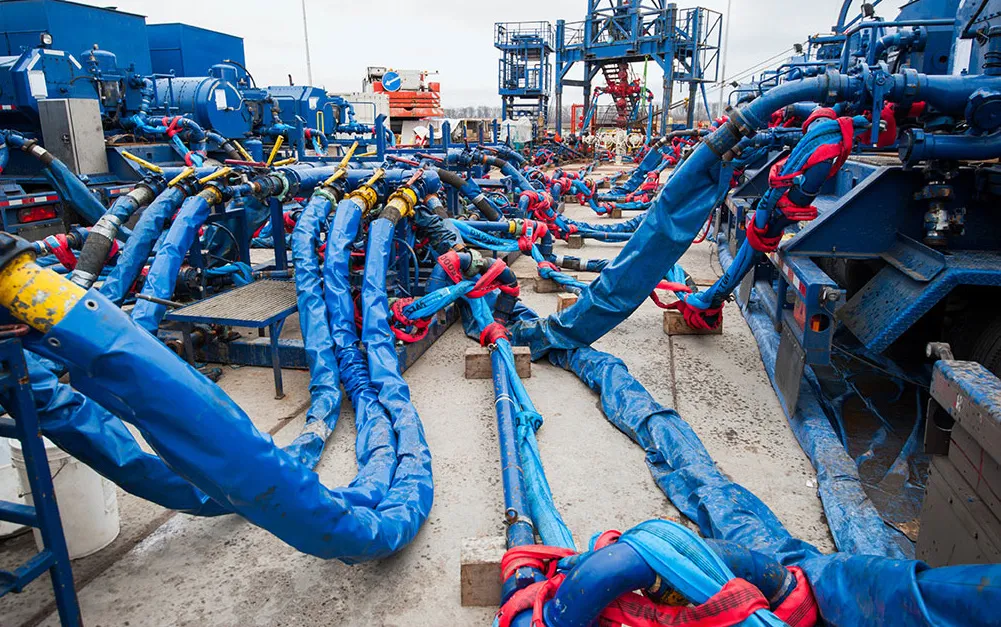

- Las eslingas se atan a la cañería y se vinculan entre sí con lazos o grilletes para retener los elementos de la línea ante un desprendimiento.
- Se elige según el diámetro nominal de la cañería y la presión máxima de la línea (schedule de referencia XXS); hay tres versiones, identificadas por color.
- Largos estándar: 4, 6, 8 y 10 m.
- Grillete recomendado: Crosby G-2130 de 6,5 t.
- No exponer a temperaturas superiores a 100 °C ni usar en cañerías flexibles (mangueras).
- No apta para izaje de cargas. Descartarla después de un evento de impacto.
- Evitar el contacto con elementos filosos o cortantes y con químicos muy corrosivos.
Características técnicas
| Presión máxima de la línea | ||||||
|---|---|---|---|---|---|---|
| Código | Color | Largo | Línea 2" | Línea 3" | Línea 4" | Grillete recomendado |
| [m] | [psi] | [psi] | [psi] | |||
| 200427 | Rojo | 4 | 15.000 | 8.000 | 5.000 | G-2130 6,5 t |
| 200428 | Rojo | 6 | 15.000 | 8.000 | 5.000 | G-2130 6,5 t |
| 200429 | Rojo | 8 | 15.000 | 8.000 | 5.000 | G-2130 6,5 t |
| 200430 | Rojo | 10 | 15.000 | 8.000 | 5.000 | G-2130 6,5 t |
| 200831 | Azul | 2 | 20.000 | 15.000 | 10.000 | G-2130 6,5 t |
| 200832 | Azul | 3 | 20.000 | 15.000 | 10.000 | G-2130 6,5 t |
| 200431 | Azul | 4 | 20.000 | 15.000 | 10.000 | G-2130 6,5 t |
| 200432 | Azul | 6 | 20.000 | 15.000 | 10.000 | G-2130 6,5 t |
| 200434 | Azul | 8 | 20.000 | 15.000 | 10.000 | G-2130 6,5 t |
| 200435 | Azul | 10 | 20.000 | 15.000 | 10.000 | G-2130 6,5 t |
| 200436 | Naranja | 4 | 20.000 | 15.000 | 12.000 | G-2130 6,5 t |
| 200437 | Naranja | 6 | 20.000 | 15.000 | 12.000 | G-2130 6,5 t |
| 200438 | Naranja | 8 | 20.000 | 15.000 | 12.000 | G-2130 6,5 t |
| 200439 | Naranja | 10 | 20.000 | 15.000 | 12.000 | G-2130 6,5 t |
