Cáncamos
Cáncamo giratorio roscado métrico HR-125M Crosby
- Todos los componentes en acero aleado, templado y revenido.
- Giro de 360° y pivoteo de 180°; trabaja a plena carga de trabajo en todo el rango angular.
- Probado individualmente a 2,5 veces la carga de trabajo, con certificado.
- Código de identificación (PIC) para trazabilidad, carga de trabajo y marca Crosby estampados.
- Ensayo de fatiga a 1,5 veces la carga de trabajo durante 20.000 ciclos.
- Arandela superior con carga de trabajo y torque recomendado estampados, y color identificatorio del tipo de rosca.
- Bulón asegurado con anillo E: permite desarmar el cáncamo para inspeccionarlo; hay kits de repuesto.
- Cumple o supera todos los requisitos de ASME B30.26.
- Bulón: tornillo Allen grado 12.9 según ISO 4762, rosca métrica (arandela plateada).
- Para usar solo sobre piezas ferrosas.
Características técnicas

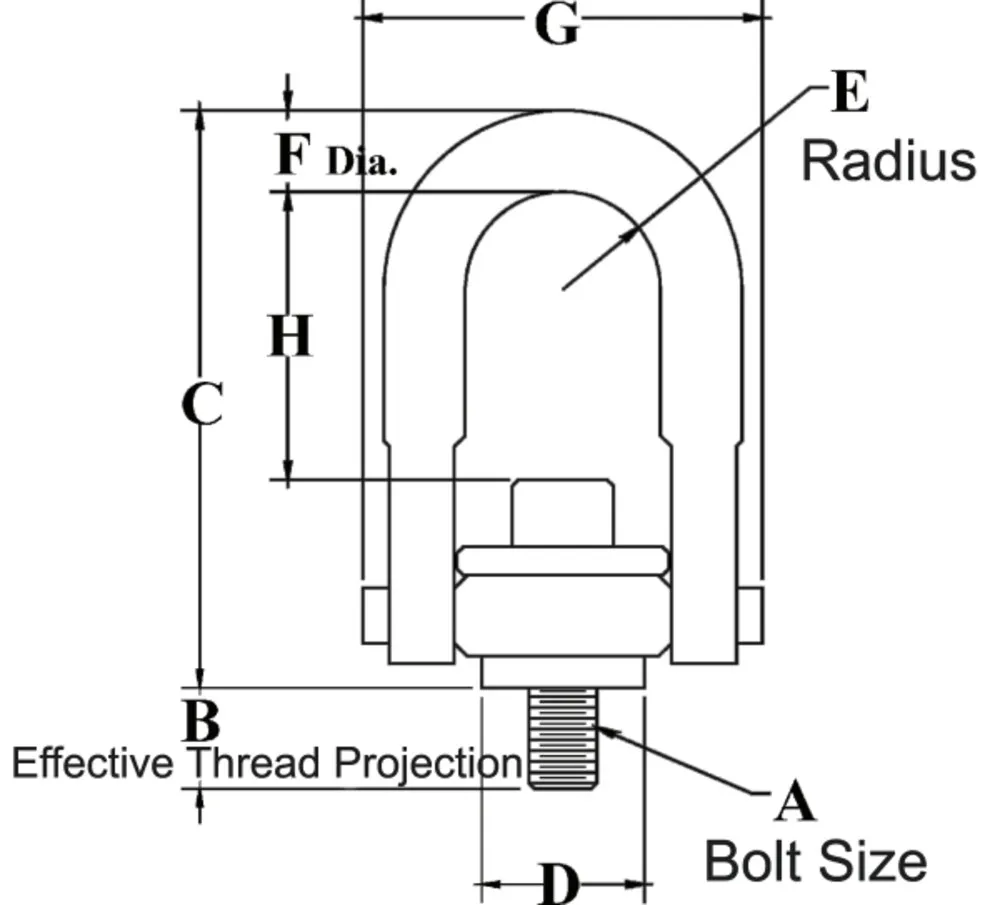

| C.M.T. [kg] | Dimensiones [mm] | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | N.º de bastidor | Ref. fabricante | Factor de diseño 5:1 | Factor de diseño 4:1 | Torque | Bulón A | Proyección efectiva de rosca B | C | D | Radio E | Diameter F | G | H | Peso aprox. | Ref. kit de bulón de repuesto |
| [N·m] | [kg] | ||||||||||||||
| 1016613-CR | 1 | 1016613 | 450 | 550 | 16 | M10X1.50X40 | 16,9 | 69,9 | 24,6 | 11,8 | 8,5 | 47,5 | 28,1 | 0,18 | 1015884 |
| 1016624-CR | 2 | 1016624 | 1050 | 1300 | 38 | M12X1.75X50 | 16,9 | 123 | 49,8 | 22,3 | 17,5 | 85,1 | 60,4 | 1,05 | 1015897 |
| 1016635-CR | 2 | 1016635 | 1900 | 2400 | 81 | M16X2.00X60 | 26,9 | 123 | 49,8 | 22,3 | 17,5 | 85,1 | 56,3 | 1,11 | 1015906 |
| 1016657-CR | 3 | 1016657 | 3000 | 3750 | 136 | M20X2.50X75 | 27,8 | 167 | 75,2 | 34,7 | 25,4 | 124 | 76,6 | 3,09 | 1015930 |
