Eslabones de conexión
Eslabón de conexión G100 TOHO
- Acero de aleación superior forjado, templado y revenido.
- Apto para cadena grado G100.
- 25% más resistente que el grado 80.
- Probado individualmente a 2,5 veces la carga límite de trabajo.
- Resistencia mínima a la rotura: 4 veces la carga límite de trabajo.
- Ensayo de fatiga a 1,5 veces la carga límite de trabajo durante 20.000 ciclos.
- Todos los pernos de carga se inspeccionan y prueban individualmente al 100%.
- Detección de grietas por partículas magnéticas al 100%.
- Acabado superficial: recubrimiento en polvo.
- Marcado estándar: tamaño, carga máxima de trabajo y certificación CE.
Características técnicas

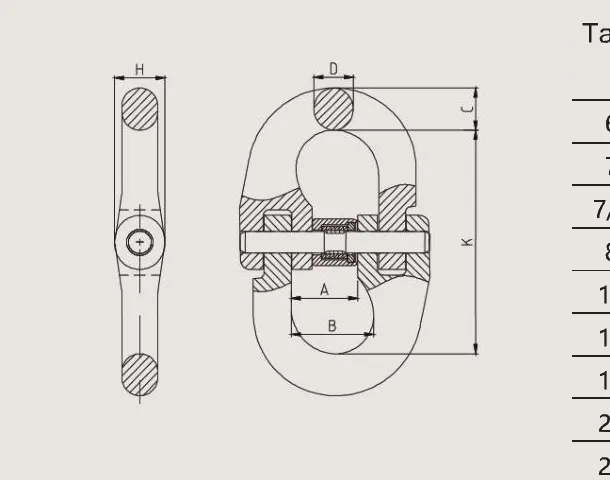

| Dimensiones [mm] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Código | Tamaño | C.M.T. | C.M.R. | A | B | C | D | K | H | Peso neto |
| [t] | [t] | [kg/pieza] | ||||||||
| 581010TO | 10-10 | 4 | 16 | 23±1 | 22,7±1 | 12,6±1 | 12,6±1 | 71±3 | 18+0,8-1 | 0,34 |
| 581013TO | 13-10 | 6,7 | 26,8 | 28±1 | 33,2±1 | 16,5 | 16,5±1 | 92,5±3 | 23+0,8-1 | 0,68 |
