Eslabones de conexión
Eslabón de conexión grado 100 X-015 Yoke
- Acero aleado templado y revenido.
- Al menos 25% más de carga de trabajo que los productos grado 80 tradicionales.
- Probado a 2,5 veces la carga máxima de trabajo, con certificado por lote fabricado.
- Ensayo de fatiga a 1,5 veces la carga máxima de trabajo durante 20.000 ciclos.
- Fabricado según EN 1677-1 y ASTM A952/A952M; certificado por DGUV GS-HM-37.
- Factor de diseño 4:1.
- Apto para cadenas grado 80 y grado 100.
- Cada pieza está marcada con número de lote vinculado al certificado de ensayo, con trazabilidad completa hasta la materia prima.
Características técnicas

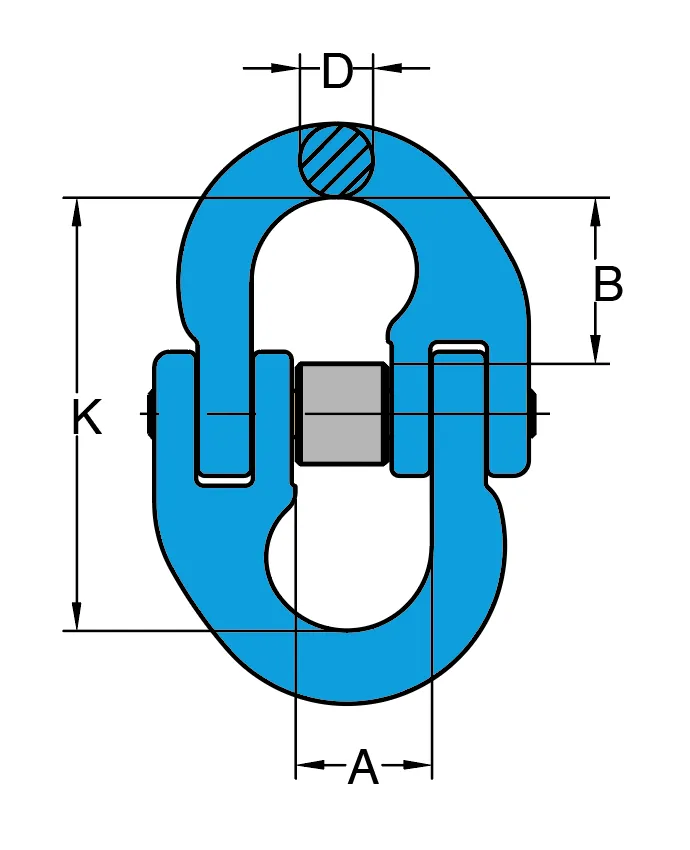

| Dimensiones [mm] | |||||||
|---|---|---|---|---|---|---|---|
| Código | Ref. fabricante | C.M.T. | Para cadena grado 100 | A | B | D | K |
| [t] | [mm] | ||||||
| X-015-06-YK | X-015-06 | 1,4 | 6 | 15 | 17 | 7 | 45 |
| X-015-07-YK | X-015-07 | 2,5 | 45846 | 18 | 23 | 9 | 59 |
| X-015-10-YK | X-015-10 | 4 | 10 | 25 | 27 | 11 | 69 |
| X-015-13-YK | X-015-13 | 6,7 | 13 | 30 | 37 | 16 | 92 |
| X-015-16-YK | X-015-16 | 10 | 16 | 36 | 39 | 19 | 101 |
| X-015-20-YK | X-015-20 | 16 | 20 | 42 | 46 | 23 | 122 |
