Ganchos
Gancho giratorio con traba L-322 Crosby
- Forjado, templado y revenido.
- Permite orientar el gancho antes de izar la carga.
- Ganchos giratorios con capacidad nominal marcada.
- Punta de bajo perfil para traba S-4320 o PL-N.
- Indicadores de deformación y ángulo QUIC-CHECK®.
Características técnicas

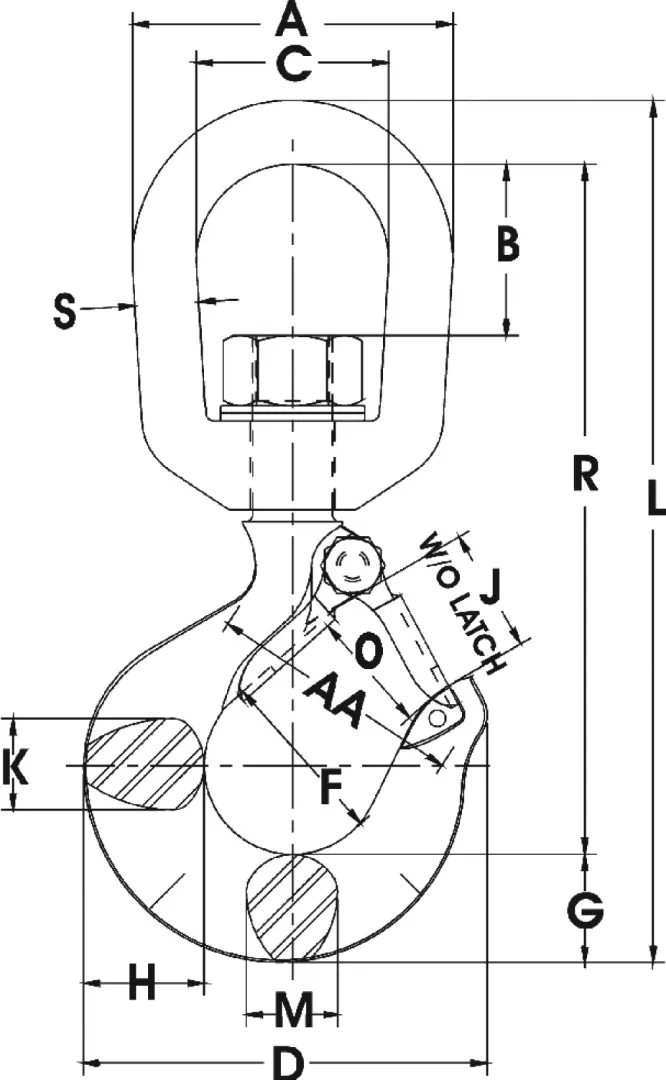

| C.M.T. [t] | Dimensiones [mm] | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Carbon | Alloy | Código de gancho* | Ref. L-322CN | Ref. L-322AN | Peso aprox. | A | B | C | D | F | G | H | J | K | L | M | O † | R | S | AA* | Ref. traba de repuesto |
| [kg] | ||||||||||||||||||||||
| 1048603-CR | 0,75 | 1 | D | 1048603 | 1048807 | 0,34 | 51,0 | 20,8 | 31,8 | 72,5 | 31,8 | 18,5 | 20,6 | 23,6 | 16,0 | 144 | 16,0 | 23,6 | 116 | 9,65 | 38,1 | 1096325 |
| 1048612-CR | 1 | 1,5 | F | 1048612 | 1048816 | 0,57 | 63,5 | 33,3 | 38,1 | 80,0 | 35,1 | 21,3 | 23,9 | 24,6 | 18,0 | 170 | 18,0 | 24,6 | 136 | 12,7 | 50,8 | 1096374 |
| 1048621-CR | 1,5 | 2 | G | 1048621 | 1048825 | 1,02 | 76,0 | 38,1 | 44,5 | 91,0 | 38,1 | 25,4 | 29,5 | 26,9 | 22,4 | 197 | 22,4 | 26,9 | 155 | 16,0 | 50,8 | 1096421 |
| 1048630-CR | 2 | 3 | H | 1048630 | 1048834 | 1,04 | 76,0 | 38,1 | 44,5 | 102 | 41,1 | 28,7 | 33,3 | 30,2 | 23,9 | 210 | 23,9 | 29,5 | 165 | 16,0 | 50,8 | 1096468 |
| 1048840-CR | 3 | 5 | I | 1048639 | 1048840 | 2,25 | 89,0 | 41,7 | 50,8 | 123 | 51,0 | 36,6 | 41,4 | 38,1 | 33,3 | 246 | 28,7 | 35,8 | 191 | 19,1 | 63,5 | 1096515 |
| 1048639-CR | 3 | 5 | I | 1048639 | 1048840 | 2,25 | 89,0 | 41,7 | 50,8 | 123 | 51,0 | 36,6 | 41,4 | 38,1 | 33,3 | 246 | 28,7 | 35,8 | 191 | 19,1 | 63,5 | 1096515 |
| 1048648-CR | 5 | 7 | J | 1048648 | 1048859 | 4,67 | 116 | 58,0 | 63,5 | 160 | 63,5 | 46,0 | 52,5 | 45,2 | 42,2 | 317 | 36,6 | 42,9 | 245 | 25,4 | 76,2 | 1096562 |
| 1048868-CR | 7,5 | 11 | K | 1048657 | 1048868 | 8,8 | 127 | 62,0 | 70,0 | 192 | 76,0 | 57,0 | 67,0 | 51,0 | 47,8 | 375 | 41,4 | 56,5 | 289 | 28,7 | 101 | 1096609 |
| 1048657-CR | 7,5 | 11 | K | 1048657 | 1048868 | 8,8 | 127 | 62,0 | 70,0 | 192 | 76,0 | 57,0 | 67,0 | 51,0 | 47,8 | 375 | 41,4 | 56,5 | 289 | 28,7 | 101 | 1096609 |
| 1048666-CR | 10 | 15 | L | 1048666 | 1048880 | 10,5 | 143 | 63,0 | 79,0 | 212 | 82,5 | 66,0 | 74,5 | 66,5 | 55,5 | 417 | 49,3 | 61,0 | 311 | 31,8 | 101 | 1096657 |
| 1048675-CR | 15 | 22 | N | 1048675 | 1048889 | 21,3 | 180 | 95,5 | 104 | 263 | 108 | 76,0 | 89,0 | 86,5 | 68,5 | 542 | 60,5 | 81,0 | 424 | 38,1 | 127 | 1096704 |
| 1048889-CR | 15 | 22 | N | 1048675 | 1048889 | 21,3 | 180 | 95,5 | 104 | 263 | 108 | 76,0 | 89,0 | 86,5 | 68,5 | 542 | 60,5 | 81,0 | 424 | 38,1 | 127 | 1096704 |
